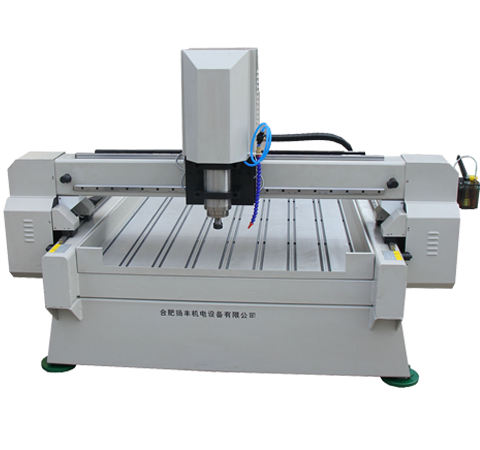

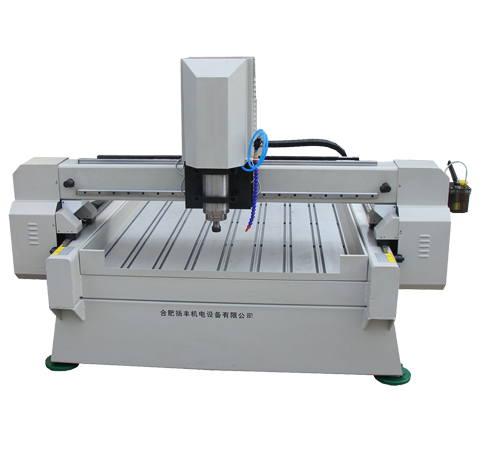

石材雕刻机产品细节







二、机器特性

◆ 床身是五面铣加工中心作为加工母机加工,全机械打孔、攻丝、铣导轨台,误差小,精度高
◆ 采用维宏控制系统,功能强大。
◆ 机身整体焊接,全数控加工,保证机器精度。
 独特的冷却系统,极大提高了主轴使用寿命。
 机器各个部件经过严格筛选考核,均采用国际著名品牌。



三、机器主要配置和性能参数(可定制)

配置参数 性能参数
床身结构 钢结构雕刻机专用重型床身 工作台面尺寸 1300*2500mm
主轴电机 水冷5.5KW(可选配主轴) 工作行程 1300*2500mm*300mm
机柜 电脑机柜 主轴转速 1000~24000RPM
控制系统 上海维宏 运行速度 X,Y轴15m/min Z轴 10m/min
驱动类型 步进 雕刻速度 15m/min
导轨 台湾20方轨  雕刻指令 G指令,PLT,HPGL2D,3D
齿条 1.25M齿条 应用软件  type3,Artcut,文泰,Artcam
线缆 江苏捷迅数控专用高柔屏蔽线缆 电源类型 AC220V/380V—50Hz
变频器 海普蒙特 加工精度 0.05mm
重量 1200KG 重复定位精度 0.02mm
标准配置
刨花刀具 ER-32             (4pcs)                   刀具夹筒 ER-32,12~13mm (4pcs)
高频主轴马力 12HP,5.5KW    (1pc)      潜水泵 5.5KW                 (1pc)



四、机器适用行业

应用行业:主要用于花岗岩、大理石板材、汉白玉等石材花纹图案文字等的雕刻。
适用材料:石材和非金属类材料。



五、机器细节图

控制面板   Z轴气缸   下料电机   意大利进口排钻
控制面板   双工位加排钻加自动上下料 Z轴气缸   双工位加排钻加自动上下料 下料电机   意大利进口排钻



六、机器核心装配

刀具自动补偿系统   行星式减速机   加工中心重型床身   精密齿条传动
刀具自动补偿系统   行星式减速机   加工中心重型床身   精密齿条传动
丝杠   进口伺服驱动   台湾导轨   自动注油系统
丝杠   伺服驱动   台湾导轨   注油系统



七、机器生产过程



八、机器加工样品图




九、机器质量控制与检测



十、工厂实景




十一、售后服务
