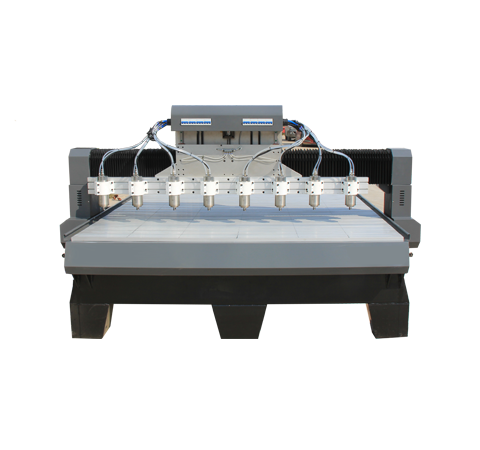

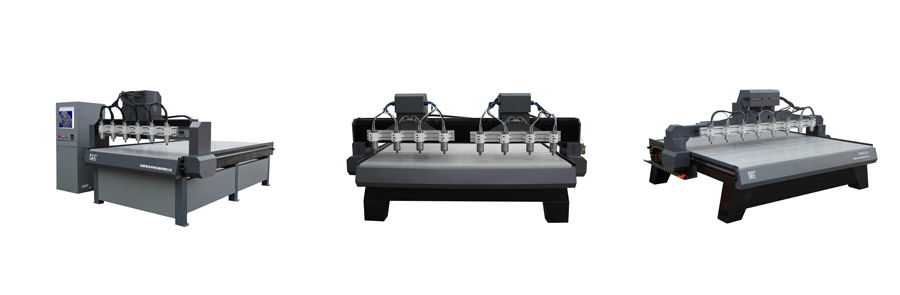

专业型木工雕刻机

相关分类

专业型木工雕刻机产品细节




二、机器特性

◆ 采用整体焊接机身,高刚性机体结构设计,并经材料应力分析及回火处理,防止机身变形,从而提高机床稳定性及加工精度。
◆ 传动部件采用高精度斜齿,进口直线方形导轨,采用国际知名品牌伺服驱动模块,与专业减速装置相辅相成,运行平稳,高速、高精、低噪音。
◆ 意大利原装进口高功率主轴电机,轴心跳动小,切削力量大,使用寿命长,噪音低。
  配置专业真空吸附装置,采用整体式吸附底座,配以高强度工程塑料台面,本机一次加工完成,并采用大功率专业真空泵,吸附能力强劲。
 专业品牌的电气部件和工业级控制系统,功能完善,性能稳定,软件兼容性强。
 千分级高精度隐藏式无干扰自动对刀台,一次操作可完成整库对刀,自动升降式吸尘头,自动供油系统,使用更便捷,维护更简易。



三、机器主要配置和性能参数(可定制)

加工台面

1800*1800

空程速度

XY轴:20m/min Z轴:6m/min

传动方式

XY轴齿条,Z轴丝杆

驱动方式

混合伺服+步进

主轴

8*1.5KW

主轴转速

24000RPM

台面结构

航空铝型材

控制系统

V5

电源

AC 220V  50-60HZ

备注

主轴配置可根据用户需求定制



四、机器适用行业

家具行业:橱柜门、木门、实木、板式、门窗桌椅
装饰行业:屏风、波浪板、大型壁挂、广告板材、标识制作工艺品行业:可在人造石、木、竹、大理石、有机板、双色板等材料上进行各种精美图案和文字的雕刻。



五、机器细节图

控制面板   Z轴气缸   下料电机   意大利进口排钻
控制面板   双工位加排钻加自动上下料 Z轴气缸   双工位加排钻加自动上下料 下料电机   意大利进口排钻



六、机器核心装配

刀具自动补偿系统   行星式减速机   加工中心重型床身   精密齿条传动
刀具自动补偿系统   行星式减速机   加工中心重型床身   精密齿条传动
丝杠   进口伺服驱动   台湾导轨   自动注油系统
丝杠   伺服驱动   台湾导轨   注油系统



七、机器生产过程

<a href='http://www.yucnc.com' style='color:#ff0000'>板式家具生产线</a>-双工位加排钻加工效果图1   <a href='http://www.yucnc.com' style='color:#ff0000'>板式家具生产线</a>-双工位加排钻开料   板式家具生产线-双工位加排钻开槽   板式家具生产线-双工位加排钻打孔



八、机器加工样品图


板式家具样品图4   板式家具样品图4

板式家具样品图4   板式家具样品图4



九、机器质量控制与检测



十、工厂实景




十一、售后服务
