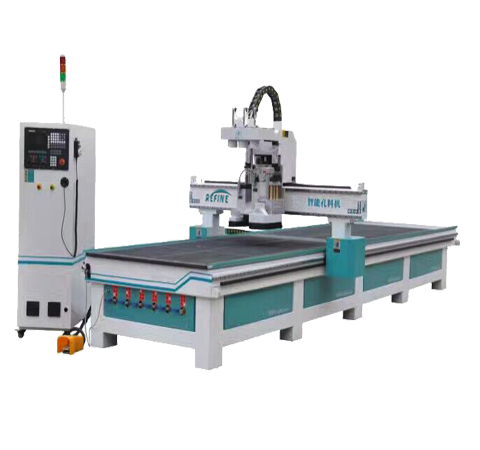

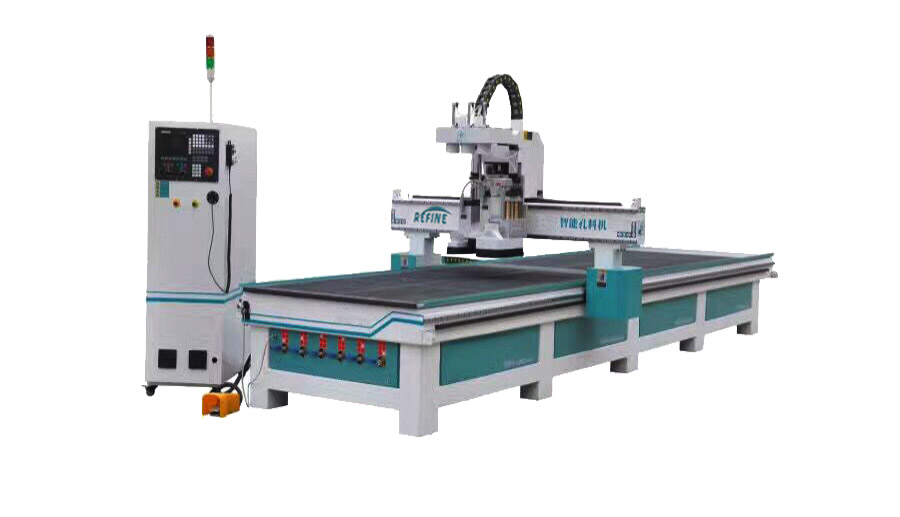

双工序+排钻

  1. 该机器主要用于板式家具、衣柜、橱柜等板材的下料,可完成打垂直孔、拉槽、开料。
  2. 这款设备机头部分有两个6KW风冷主轴,配备进口9垂直排钻包,配备高版本机器控制系统。两个主轴可装
    夹不同直径的铣刀,分别用于拉槽、开料,气动切换,换刀效率更高。
  3. 双工序排钻开料机,相对三工序孔料机可以安装的刀具更多,大多数孔位可以垂直下刀,而且排钻包可以同时下刀打孔。因此双工序排钻机器打孔速度更快,孔位精准度更高。
相关分类

双工序+排钻产品细节



二、双工序加排钻机器特性

◆ 床身是五面铣加工中心作为加工母机加工,全机械打孔、攻丝、铣导轨台,误差小,精度高
◆ 床身经过去应力处理,坚固耐用,永不变形。
◆ 本机适合多元化复杂性产品加工或多样加工, 用途广泛:可下料、钻孔、切割、导边、铣型等,目前主要用于切割与镂铣
 方形龙门立柱,承重力更强,更稳定。
◆ 吸附台面为12分区小网格分布模式,吸附力强。
◆ 机头件:Z轴丝杆为悬杠式,精度高,机头行进过程中阻力小
◆ Z轴为直连式结构 ,克服了传统雕刻机皮带传动弹性误差的产生。
◆ 导轨 X 为背跨式 两导轨在不同的基准面,增加了Z轴的稳定性和刚性。

◆ 本款机型的各项机械、电器部件均为国际顶尖产品。如德国的真空系统及传动系统、日本的伺服驱动系统,意大利原装进口主轴等。



三、机器主要配置和性能参数(可定制)

传动形式

XY轴精密斜齿条;Z轴丝杠,Z轴抱闸

有效工作行程(XYZ

1300mm*2500mm*200mm

导轨

台湾上银 /台湾银泰30方轨

最大刀柄尺寸

12.7mm

驱动系统

安川伺服/雷赛伺服/松下伺服

最大加工速度

45000mm/min

操作系统

新代系统/山龙系统/维宏系统

最大空程速度

60000mm/min

变频器

海利普变频器/富凌变频器

龙门定制高度

□选配L

主轴冷却

风冷 / 水冷

CNC排钻

□选配F

主轴功率

 4.5KW/7 KW / 9KW

双工位

□选配D

加工精度

±0.02mm

自动上料

□选配S

重复定位精度

±0.03mm

自动下料

□选配X

台面结构

真空吸附台面

定位系统

□选配W (自动下料/自动下料标配定位系统)

床身结构

8mm方钢焊接

空压机

□选配K

加工指令

G指令

真空泵

□选配Z

工作电压

AC380V

吸尘器

□选配C

工作气压

4-5

自动对刀

□选配Y

加油系统

自动加油

生产线选配装备

封边机



侧孔机




四、双工序加排钻机器适用行业

◆ 木工行业:密度板、纤维板、刨花板、人工合成板材的镂空雕刻,橱柜门、实木门、工艺木门、免漆门,屏风、工艺扇窗加工,擦鞋机,游戏机机柜及面板,麻将桌,电脑桌及板式家俱产品的辅助加工。
◆ 广告行业:广告标牌、标识制作、压克力切割、吸塑制模、多种材料广告装饰产品的制作
◆ 其他行业:可以雕刻各种大型浮雕、影雕,广泛应用于工艺礼品行业



五、双工序加排钻机器细节图

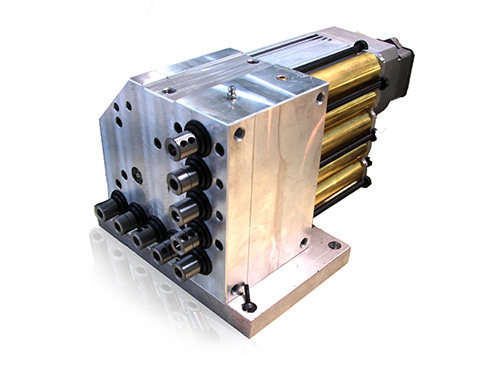

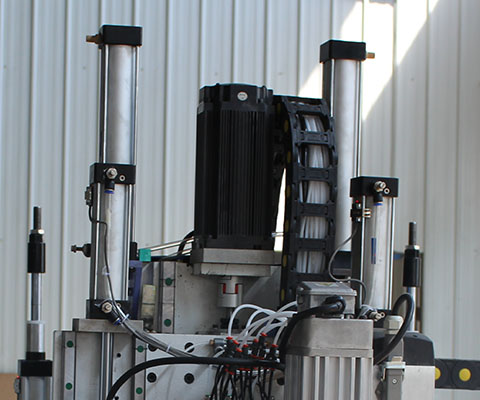

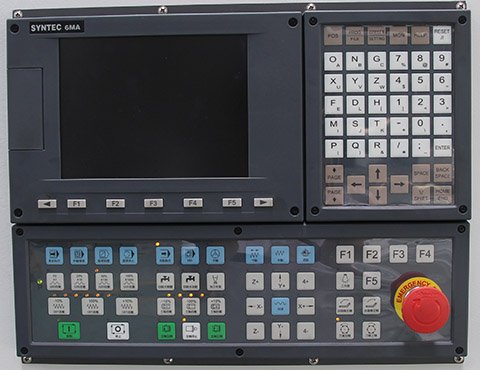

控制面板   Z轴气缸   下料电机   意大利进口排钻
控制面板   双工位加排钻加自动上下料 Z轴气缸   双工位加排钻加自动上下料 下料电机   意大利进口排钻



六、双工序加排钻核心装配

刀具自动补偿系统   行星式减速机   加工中心重型床身   精密齿条传动
刀具自动补偿系统   行星式减速机   加工中心重型床身   精密齿条传动
丝杠   进口伺服驱动   台湾导轨   自动注油系统
丝杠   伺服驱动   台湾导轨   注油系统



七、双工序加排钻生产过程

<a href='http://www.yucnc.com' style='color:#ff0000'>板式家具生产线</a>-双工位加排钻加工效果图1   <a href='http://www.yucnc.com' style='color:#ff0000'>板式家具生产线</a>-双工位加排钻开料   板式家具生产线-双工位加排钻开槽   板式家具生产线-双工位加排钻打孔



八、双工序加排钻加工样品图


板式家具样品图4   板式家具样品图4

板式家具样品图4   板式家具样品图4
