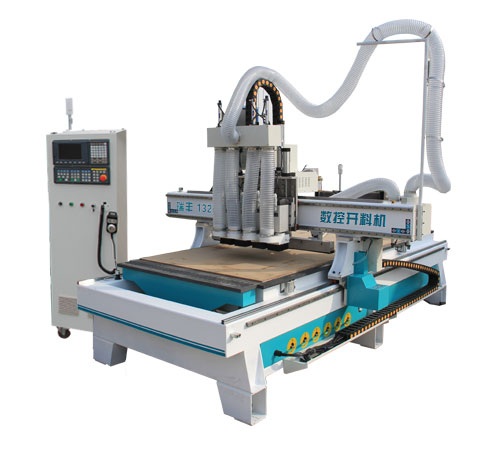

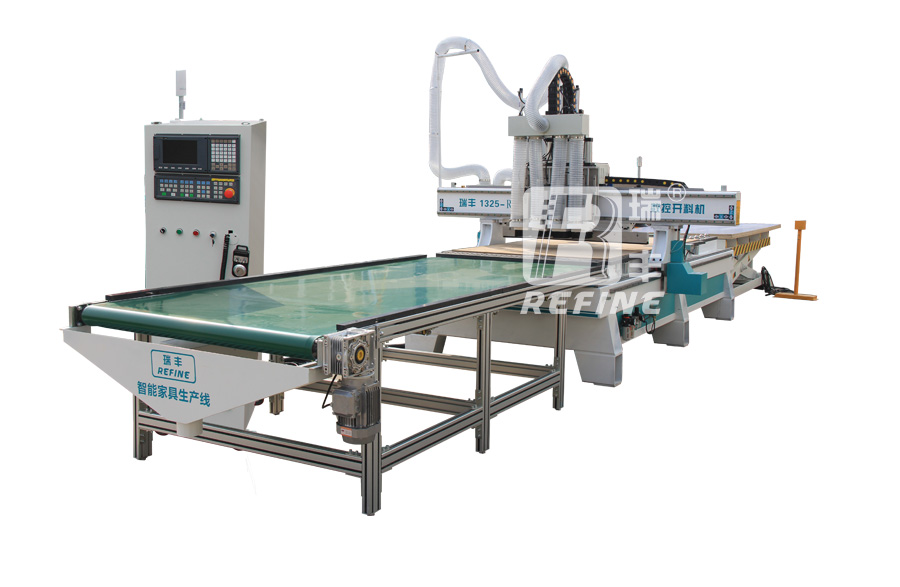

四工序孔料机

主轴电机:6KW风冷主轴*2,3.5KW风冷主轴*2。

伺服电机:进口伺服电机。

控制系统:台湾新代面板系统。

齿条:德国亨利安精密斜齿。

导轨:进口直线方轨。

相关分类

四工序孔料机产品细节



二、机器特性

◆ 本机是一款高性价比、实用性强、操控简单的数控雕刻机,兼顾了价格、性能、效率等因素。
◆ 模块化结构设计:用户可根据自己需要选配单工序、双工序、三工序、四工序;
◆ 结构稳定:工业机型,重型全钢机构焊接,回火或震动矢效处理;
  简单安全的操作模式,先进的文件预处理功能,确保运行的速度和加工精度;
 真空吸附台面,7.5KW大功率真空吸附泵,高附着力,可吸附任意尺寸的板材;
 系统兼容好:开放式软件接口,可兼容type3/artcam/jdpaint/castmate/文泰等多种CAD/CAM设计软件生成的加工代码,确保设计无障碍。



三、机器主要配置和性能参数(可定制)

传动形式

XY轴精密斜齿条;Z轴丝杠,Z轴抱闸

有效工作行程(XYZ

1300mm*2500mm*200mm

导轨

台湾上银 /台湾银泰30方轨

最大刀柄尺寸

12.7mm

驱动系统

安川伺服/雷赛伺服/松下伺服

最大加工速度

45000mm/min

操作系统

新代系统/山龙系统/维宏系统

最大空程速度

60000mm/min

变频器

海利普变频器/富凌变频器

龙门定制高度

□选配L

主轴冷却

风冷 / 水冷

CNC排钻

□选配F

主轴功率

 4.5KW/7 KW / 9KW

双工位

□选配D

加工精度

±0.02mm

自动上料

□选配S

重复定位精度

±0.03mm

自动下料

□选配X

台面结构

真空吸附台面

定位系统

□选配W (自动下料/自动下料标配定位系统)

床身结构

8mm方钢焊接

空压机

□选配K

加工指令

G指令

真空泵

□选配Z

工作电压

AC380V

吸尘器

□选配C

工作气压

4-5

自动对刀

□选配Y

加油系统

自动加油

生产线选配装备

封边机



侧孔机




四、机器适用行业

适合材料:密度板,刨花板,生态板,PVC,亚克力,实木,等非金属材料。
适合行业:板式家具生产,橱柜门生产,木板雕刻,电路板雕刻,镂铣,乐器。



五、机器细节图

传动形式

XY轴精密斜齿条;Z轴丝杠,Z轴抱闸

有效工作行程(XYZ

1300mm*2500mm*200mm

导轨

台湾上银 /台湾银泰30方轨

最大刀柄尺寸

12.7mm

驱动系统

安川伺服/雷赛伺服/松下伺服

最大加工速度

45000mm/min

操作系统

新代系统/山龙系统/维宏系统

最大空程速度

60000mm/min

变频器

海利普变频器/富凌变频器

龙门定制高度

□选配L

主轴冷却

风冷 / 水冷

CNC排钻

□选配F

主轴功率

 4.5KW/7 KW / 9KW

双工位

□选配D

加工精度

±0.02mm

自动上料

□选配S

重复定位精度

±0.03mm

自动下料

□选配X

台面结构

真空吸附台面

定位系统

□选配W (自动下料/自动下料标配定位系统)

床身结构

8mm方钢焊接

空压机

□选配K

加工指令

G指令

真空泵

□选配Z

工作电压

AC380V

吸尘器

□选配C

工作气压

4-5

自动对刀

□选配Y

加油系统

自动加油

生产线选配装备

封边机



侧孔机




六、机器核心装配

刀具自动补偿系统   行星式减速机   加工中心重型床身   精密齿条传动
刀具自动补偿系统   行星式减速机   加工中心重型床身   精密齿条传动
丝杠   进口伺服驱动   台湾导轨   自动注油系统
丝杠   伺服驱动   台湾导轨   注油系统



七、机器生产过程

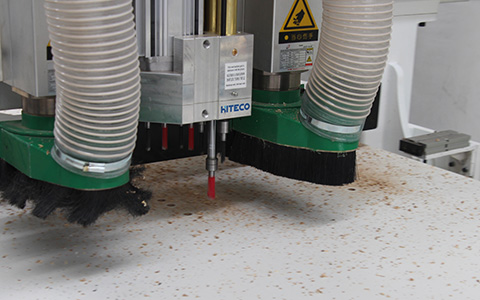

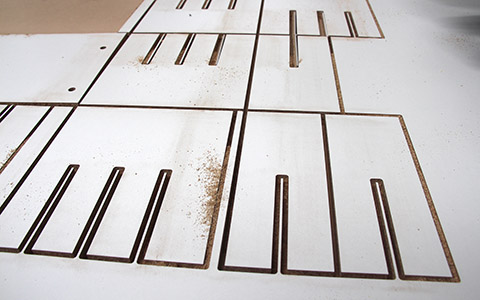

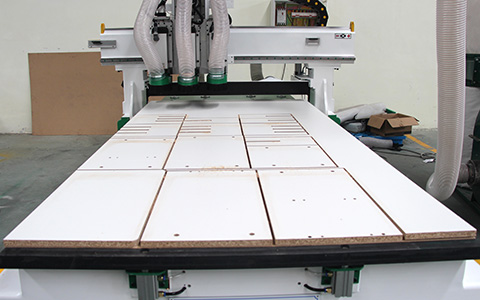

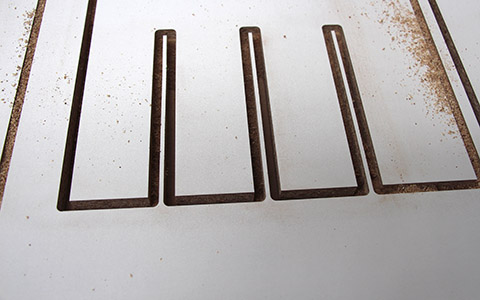

<a href='http://www.yucnc.com' style='color:#ff0000'>板式家具生产线</a>-双工位加排钻加工效果图1   <a href='http://www.yucnc.com' style='color:#ff0000'>板式家具生产线</a>-双工位加排钻开料   板式家具生产线-双工位加排钻开槽   板式家具生产线-双工位加排钻打孔



八、机器加工样品图


板式家具样品图4   板式家具样品图4

板式家具样品图4   板式家具样品图4



九、机器质量控制与检测



十、工厂实景




十一、售后服务
